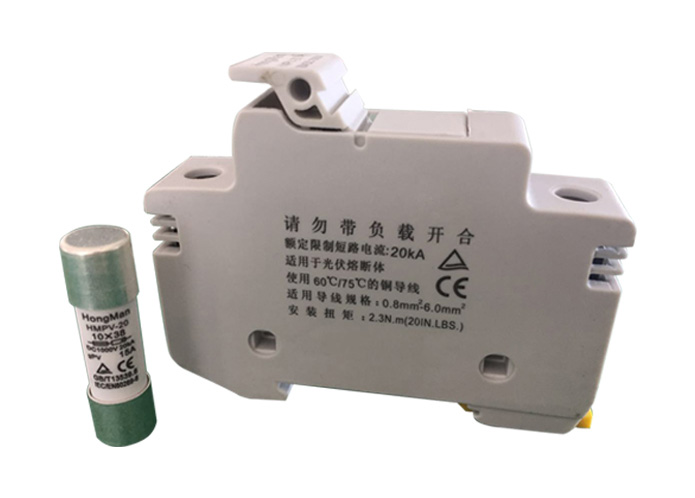

HMPV-20太阳能光伏系统保护用熔断器

点击次数:  更新时间:2016-6-6 9:23:03




HMPV-20太阳能光伏系统保护用熔断器规格书


   ●产品名称: 太阳能光伏系统保护用熔断器

    ●底座材质: PA66

    ●熔断体的型号:HMPV-20

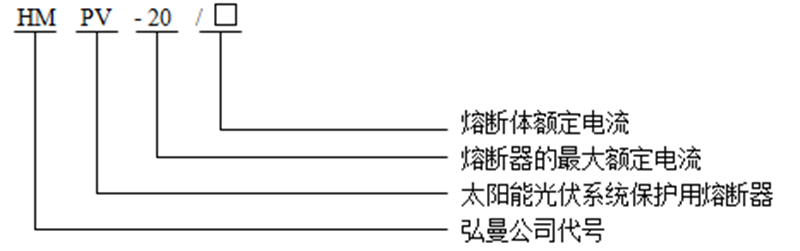

    ●熔断型号解释






●  执行标准:IEC 60269-6:2010;GB/T13539.6-2013

 ●  产品认证:德国莱茵TUV、CE认证

 ●  主要用途:

 适用于额定电压至DC1000V,额定电流2A~20A,额定分断能力至20kA的电路中,作为光伏发电器件及其它半导体设备的短路及过载保护,主要用于太阳能光伏系统汇流箱中。

   ●技术参数

■电气特性

   ▲  额定工作电压Un: DC1000V

   ▲  熔断体额定电流In:2A、3A、4A、5A、6A、8A、10A、12A、15、16A、20A

   ▲  额定分断能力I1:20kA

■分断范围和使用类别

   ▲  “gPV” 表示用于光伏电能系统具有全范围直流分断能力的熔断体

■正常工作条件和安装条件。

   ▲  海拔:≤2000m

   ▲  大气条件

  温度:安装地点的空气相对湿度在最高温度为+60℃时不超过50%;在最低的温度下可允许有较高相对湿度,最湿月的月平均最低温度不超过-25℃,该月的月平均最大相对湿度不超过90%。由于温度变化会发生在产品上的凝露情况必须采取措施。

    ▲  污染等级:3级。

    ▲  安装类别:Ⅲ类

    ▲  熔断器在无显著摇动和冲击振动的地方。

    ▲  环境温度:-25℃~+60℃


  外形尺寸

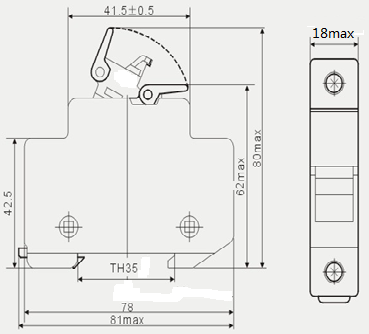

                                         底座外形及安装尺寸

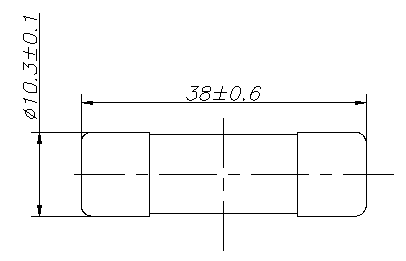

         光伏熔断体外形尺寸

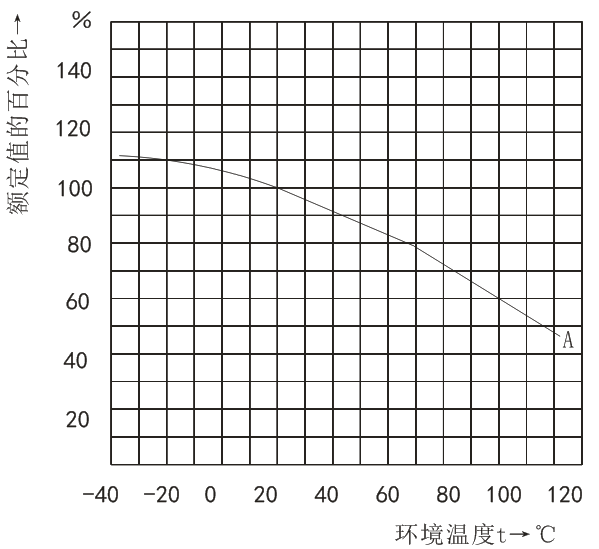

     不同环境温度下使用电流修正值

   在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值。选用熔断体时应考虑到环境及工作条件,如封闭程度、空气流动、连接电缆尺寸(长度、截面)、瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响。环境温度越高,熔断体的工作温度就越高,其寿命也就越短。相反,较低的温度下运行将延长熔断体的寿命。




例如:在某一使用场合的环境温度为20℃,选用“gPV”型熔断体的额定电流In=16A,现在上述熔断体用在70℃高温环境中工作,就必须额外减少工作电流,从上图曲线A表明70℃时运行额定值的百分比0.78,为确保熔断体不发生误动作,应重新选择该熔断体的额定电流值:In=16A/0.78=20.512A;按熔断体标准电流等级选择In=20A

注:曲线线路为保护用的“gPV”型熔断体曲线。

不同海拔下使用的电流修正系数



       ▲  基本情况:

物料简介

★主要用于主要用于太阳能光伏系统汇流箱中;

★熔断体具有分断能力高—安全可靠;

TH35导轨安装方式—简单快捷;

★适用导线规格:0.8mm2~6.0mm2,耐温60/75℃的铜导线。

★安装扭矩:2.3N.m20IN.LBS

 运输保管:

1、在运输、保管过程中,均不得受雨水侵袭;

2、产品应贮存在无雨雪侵入、空气流通、月平均相对湿度不大于90%

  在(20±5)℃时、周围空气温度不超过+40℃,24h测得平均值不超过35℃,一年内测得的平均值低于该值;周围空气温度最低值为-5℃。确保周围空气中无酸性、碱性或其它腐蚀性气体的环境中储存。

  接线能力:6mm2及以下。

 ●熔断器特性曲线

                                       间―电流带

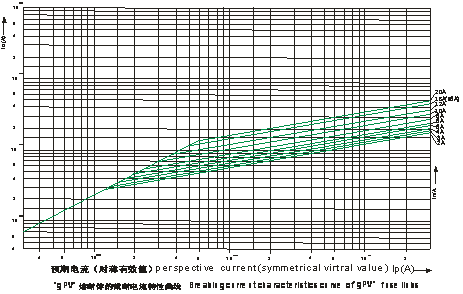

                                                                                截断电流特性
